大倾角皮带输送机
产品简介:

本系列产品的主要性能参数见表1。表中输送量式按30°倾角、该规格用最大带速和最小横隔板间距计算的。



突出优势

环保无污染

环保无污染,尾矿排放达到环保要求

简单合理操作简便

整套工艺简单合理、操作简便

成本低效率高

成本低效率高

产量大时间短

产量大反应时间短

工作原理

二、产品名称、型号和规格

1、名称

本系列产品名称为大倾角皮带输送机

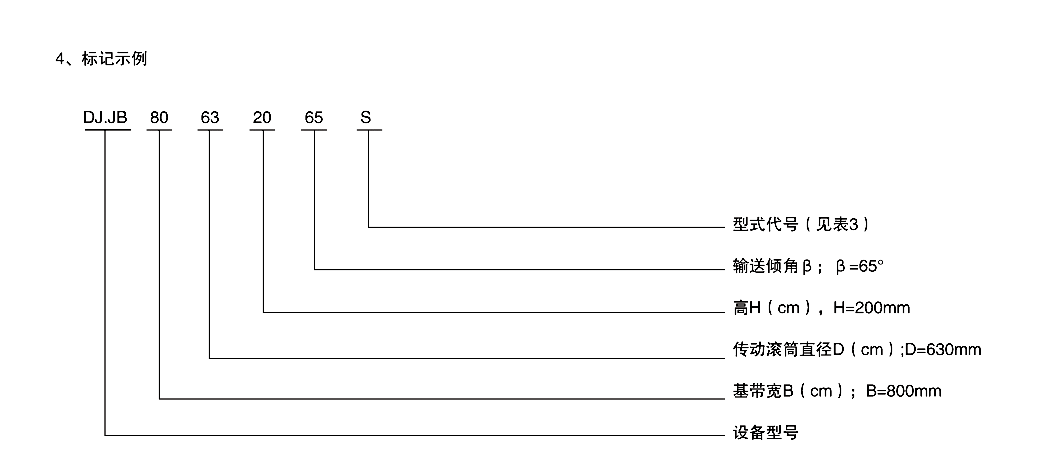

2、型号

本系列产品型号为DJ.JB。

3、规格

本系列产品按基带宽B (cm)、挡边高H ( mm )和传动滚筒直径D (cm)可以组合成101中规格(见表2)。




 三、布置型式
1、基本布置型式
本系列产品的基本布型式和代号见表3。这是五种基本的布置型式,实际上,由于设备采用了输送带和改向轮及改向辊组等过度装置,挡边机可以在同-垂直面内多次弯曲,实现更为复杂的布置型式。

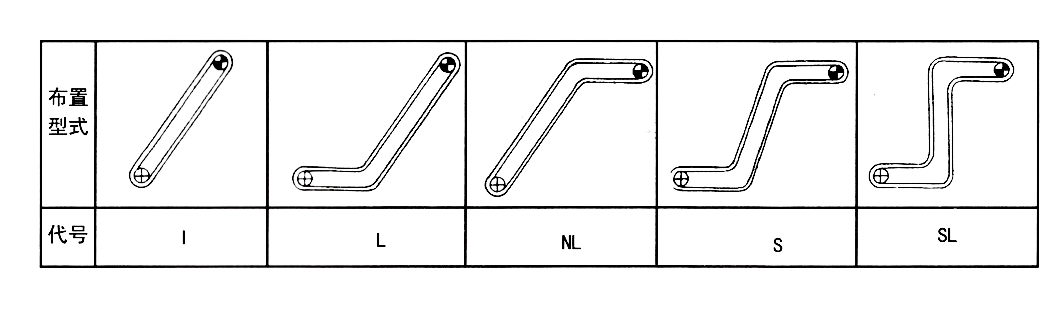

表3挡边机的基本形式和代号


2、典型布置型式

为了获得较好的受料和卸料条件,特别是在输送倾角大于45°时,本系列产品推荐采用“S"型和“SC"型和布置形式,即挡边机设有下水平受料段和上水平卸料段(见图1 )。




技术参数

本系列产品的主要性能参数见表1。表中输送量式按30°倾角、该规格用最大带速和最小横隔板间距计算的。

dj jb大倾斜皮带输送机.png
